扭矩精度±3%、拧紧曲线实时监控：坚丰智能电批如何跑通新能源总装线量产验证

扭矩精度±3%、拧紧曲线实时监控：坚丰智能电批如何跑通新能源总装线量产验证

在新能源汽车产能持续爬坡的背景下，总装环节的拧紧工序正面临前所未有的工程挑战。一辆新能源整车的螺栓连接点数通常在2000个以上，涵盖动力电池Pack、电驱系统、底盘合装、车身附件等多个子系统。拧紧质量不仅关乎整车结构安全与NVH表现，更直接关联动力电池的绝缘防护与电连接可靠性。

近期，坚丰电子智能电批产品在国内某头部新能源整车厂的总装线完成批量部署，覆盖电池Pack、电驱装配与底盘合装三大工序，累计运行超过百万颗螺栓的拧紧作业，扭矩合格率稳定在99.5%以上，顺利通过量产验证。

拧紧工序的三大工程约束

该客户为国内新能源车企头部阵营成员，产品覆盖纯电与增程双技术路线，年交付量已迈入五十万辆级，正处于多车型共线、产能持续爬坡的关键阶段。在总装拧紧环节，其对智能电批提出了三重核心要求：

精度要求高：动力电池Pack的铜铝连接片对拧紧扭矩极为敏感，扭矩偏差过大会导致接触电阻升高或连接片变形。客户要求电批扭矩控制精度达到±3%以内，且需具备实时监控与异常报警能力。

防错要求严：电驱系统与底盘合装工序涉及多步拧紧策略（预紧+角度+终紧），且对拧紧顺序有严格要求。系统需具备防漏拧、防错序、防重复拧紧的全方位防错能力。

数据可追溯：整车厂要求每一颗螺栓的拧紧数据均可追溯，包括扭矩峰值、角度增量、拧紧时间、工具编号、操作人员等信息，并支持与MES系统实时对接。

通用电批的三重局限

在项目落地过程中，通用型电动拧紧工具暴露出三重局限：

控制精度不足：传统无刷电批多采用单一扭矩控制策略，在遇到螺栓表面润滑状态差异、螺纹配合公差波动时，容易出现“扭矩达标但夹紧力不足”的假力矩现象。

防错能力薄弱：普通电批不具备拧紧顺序管理与重复拧紧识别功能，操作者一旦出现操作失误，只能在后续质检环节被发现，造成返工成本与质量损失。

数据孤岛问题：大多数传统电批不具备数据通讯接口，拧紧数据无法实时上传，只能依靠人工记录或事后导出，难以满足整车厂对全流程追溯的要求。

三项核心技术，构建智能拧紧闭环

坚丰围绕上述痛点，在智能电批产品中落地三项核心技术：

技术一：扭矩+角度双闭环控制

坚丰智能电批采用高精度伺服电机与编码器协同工作，在拧紧过程中同步采集扭矩值与角度增量，绘制完整的扭矩-角度曲线。系统通过实时计算扭矩斜率（ΔC/Δα），能够灵敏感知螺栓的落座状态与弹性变形阶段，在到达目标夹紧力时精准截停。

该控制策略有效消除了因摩擦系数波动导致的假力矩问题。实测数据显示，在M6-M12规格螺栓的连续拧紧作业中，坚丰智能电批的扭矩重复精度稳定在±3%以内，符合ISO 5393国际标准。

技术二：全方位防错逻辑

坚丰智能电批内置多重防错算法：

浮高识别：当扭矩快速攀升但角度增量极小时，系统判定螺栓端面未完全贴合，立即报警并锁定工位。

滑牙检测：若扭矩持续处于低位而角度持续增大，系统识别为螺纹失效，自动标记为不良品。

重复拧紧防护：系统记录每颗螺栓的唯一拧紧事件，一旦检测到同一位置被二次拧紧，即刻拦截。

错序防护：支持预设拧紧顺序，操作者未按顺序拧紧时，系统锁定工具并提示正确顺序。

技术三：全数据追溯与MES对接

坚丰智能电批标配以太网与RS485通讯接口，支持OPC UA与Modbus TCP协议，可无缝接入工厂MES/PLC系统。每一颗螺栓的拧紧数据（扭矩峰值、角度增量、拧紧时间、工具编号、操作人员、产品序列号）均实时上传至服务器，形成完整的“螺栓级”数字档案。

三种机型，覆盖全场景拧紧需求

坚丰智能电批根据应用场景与负载等级，形成清晰的产品矩阵：

手持式智能电批

适用于工位布局复杂、产品换型频繁的手动拧紧场景。扭矩范围覆盖0.5-50Nm，支持M3-M12螺栓的精密锁付。采用人体工学握柄设计，整机重量控制在1.5kg以内，操作者长时间使用不易疲劳。标配LED环形指示灯，拧紧结果通过红绿光直观反馈。

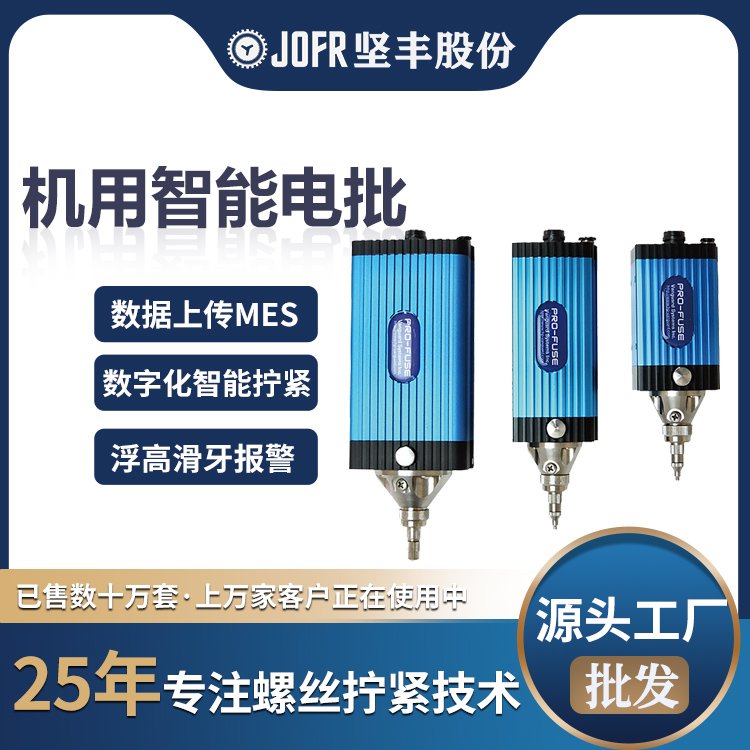

机用式智能电批

适用于自动化产线与机器人集成场景。扭矩范围覆盖1-100Nm，支持多轴同步拧紧与编程控制。机身采用紧凑型直角结构，适配狭小空间的安装需求。支持I/O与总线双模式控制，可与PLC、机器人控制器实现实时协同。

伺服拧紧轴

适用于高节拍、高精度的自动化拧紧工位。扭矩范围覆盖5-500Nm，支持扭矩法、角度法、屈服点法等多种拧紧策略。内置高精度编码器，角度分辨率达0.1°。适用于动力电池模组、发动机缸盖、车桥等对拧紧质量有严苛要求的场景。

量产验证数据

该方案在客户总装线三大工序完成部署后，累计运行超过100万颗螺栓的拧紧作业，核心运行数据如下：

扭矩精度：扭矩重复精度稳定在±3%以内，CPK值≥1.67

防错拦截率：浮高、滑牙、漏拧等异常拦截率达100%

数据上传率：拧紧数据实时上传成功率99.99%

MTBF：平均无故障工作时间超过5000小时

写在最后

智能电批的本质，不是让拧紧工具变得更“聪明”，而是让每一颗螺栓的装配过程变得可测量、可控制、可追溯。

坚丰智能电批所提供的，正是一套从执行端到数据端的完整闭环——通过双闭环控制保障精度，通过全方位防错拦截异常，通过全数据追溯支撑质量审计。它帮助制造企业在每一个拧紧节点上，建立起从“过程监控”到“质量追溯”再到“工艺迭代”的正向循环。

对于正在推进总装智能化升级的整车厂与零部件企业而言，这或许是一条值得参考的技术路径。
