从螺钉姿态到拧紧曲线：供料系统与拧紧执行系统的协同控制逻辑拆解

从螺钉姿态到拧紧曲线：供料系统与拧紧执行系统的协同控制逻辑拆解

在自动化装配产线中，螺丝供料系统与拧紧执行系统是两个最核心的子系统。前者负责将散乱的螺钉按照特定姿态、特定节拍输送至取钉位置，后者负责将螺钉精准锁付至目标扭矩与角度。

这两个系统虽然在物理上独立，但在工程逻辑上深度耦合——供料系统的末端姿态精度，直接影响拧紧系统的首件成功率；拧紧系统的节拍需求，反过来决定了供料系统的输送速度与缓存策略。

本文将从技术原理与工程实践两个层面，分别拆解这两个子系统的核心技术逻辑，并探讨两者之间的协同控制机制。

一、螺丝供料系统：从“无序”到“有序”的工程转化

螺丝供料的本质，是将一批处于随机姿态的螺钉，转化为具有确定位置、确定朝向、确定节拍的“有序物料流”。这一转化过程涉及三个关键技术环节。

环节一：定向排列——从体态随机到姿态统一

供料系统的第一个技术挑战，是让螺钉从“躺着、倒着、斜着”的随机状态，变成“头部朝上、尾部朝下”的统一姿态。

目前主流的定向排列方案有两种：

振动盘式定向：依靠螺旋轨道的离心力与重心偏移原理，使螺钉在振动过程中逐步调整姿态。优点是结构简单、成本较低；缺点是噪音大、对螺钉表面有磨损、换型时间长，且在M3以下微小型螺钉的供料中卡料率较高。

阶梯式定向：采用气缸驱动阶梯推板逐级抬升螺钉，配合直线振动器校准姿态。螺钉在每一级台阶上经历一次姿态筛选，不符合要求的螺钉被推回料仓重新排队。这种方案的优点是对长螺钉和大规格螺钉的适应性更好，卡料率更低，且运行平稳、噪音小。

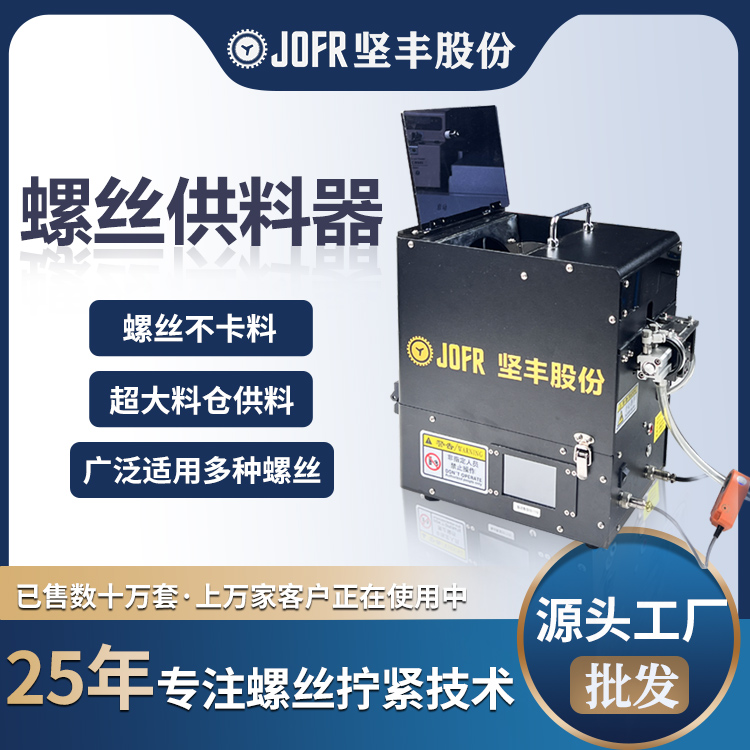

坚丰阶梯式送钉机采用的正是第二种方案。其核心优势在于：螺钉在输送全程中始终保持“单颗、定向”的状态，不存在两颗螺钉同时竞争一个出口的情况。实测数据显示，在M6-M14规格范围内，卡钉率稳定控制在万分之三以下。

环节二：姿态保持——从供料口到取钉位的“最后一厘米”

螺钉从供料器出口到被电批取走的这段距离，是供料系统最容易“功亏一篑”的环节。螺钉在输送管道的弯折处、在取钉口的定位座上，都有可能因碰撞或震动而改变姿态。

坚丰在这一环节采用了真空吸附与机械夹爪并行定位方案：螺钉到达取钉口后，由夹爪固定螺钉下端、真空辅助定位头部，确保螺钉在移送至拧紧位置的过程中始终保持垂直姿态。该方案在底盘仰视拧紧等复杂姿态场景下，供料成功率提升至99.8%以上。

环节三：多路同步——匹配整线节拍的输送策略

当整线节拍要求单颗螺钉的拧紧时间不超过4秒时，留给供料系统的送料时间窗口通常只有1.5秒。这对于M10以上的长螺钉来说，是一个相当苛刻的约束。

坚丰的解决方案是多路同步出钉：将单台供钉机的出料口扩展为多路并行通道，配合PLC协同控制，实现多颗螺钉的同时输送。以“一分二”方案为例，两台电批可同时从同一台供钉机取钉，将单颗螺钉的平均送料时间压至1.2秒以内。

二、拧紧执行系统：从“扭矩达标”到“过程可知”

如果说供料系统解决的是“螺钉能不能到位”的问题，那么拧紧执行系统解决的就是“螺钉有没有拧好”的问题。而“拧好”的定义，已经从单一的“扭矩达标”演进为多维度的“过程可知”。

控制策略的演进：从扭矩法到角度法再到屈服点法

早期的电动拧紧工具采用扭矩法控制：设定一个目标扭矩值，达到即停止。这种方法简单直接，但缺陷也很明显——扭矩只是夹紧力的间接表征，当摩擦系数波动时，相同的扭矩可能对应完全不同的夹紧力。

角度法的引入是一个重要进步：在螺栓端面贴合后，系统转而监控旋转角度，通过角度增量来估算夹紧力。角度法的优势在于不受摩擦系数影响，但对落座点的识别精度要求很高。

屈服点法则是目前最先进的控制策略：系统实时监测扭矩-角度曲线的斜率变化，当斜率持续下降且下降速率超过阈值时，判定螺栓即将进入屈服状态，随即完成截停。这种策略能够最大限度地利用螺栓的弹性潜力，同时避免进入塑性区导致的永久变形。

坚丰智能电批支持上述三种控制策略的自由切换，用户可根据螺栓规格、连接要求和现场工况灵活选择。

曲线解析：从“看结果”到“读过程”

智能电批与传统电批的本质区别，在于它能够实时采集并解析整条拧紧曲线。一条完整的扭矩-角度曲线包含五个阶段：螺纹啮合、端面贴合、弹性变形、塑性变形、断裂。每个阶段的曲线特征都蕴含着丰富的质量信息。

坚丰智能电批内置的曲线解析算法，可在毫秒级别识别以下七类典型缺陷：

• 浮高：扭矩在落座后迅速攀升，角度增量极小，曲线斜率异常陡峭。

• 滑牙：扭矩在某一时刻突然下降，随后持续处于低位，角度持续增大。

• 假力矩：扭矩达到设定值，但角度增量明显小于正常范围，曲线整体左移。

• 重复拧紧：初始扭矩不为零，曲线起始段斜率异常。

• 过拧：扭矩持续上升超过设定上限，曲线进入塑性变形区。

• 欠拧：扭矩在达到设定值前出现平台期或下降，角度增量过大。

• 螺栓缺失：扭矩始终为零或极低，角度无限增加。

自适应控制：让系统学会“自我调整”

传统电批的参数是固定的——目标扭矩、目标角度、转速等都是在调试阶段设定的，一旦设定就不会改变。但实际生产中，螺栓的表面状态、螺纹配合公差、工件硬度等因素都存在批次波动。

坚丰智能电批的自适应控制算法，通过持续监测拧紧曲线的特征参数，自动识别这些波动并对拧紧策略进行动态微调：

• 当系统检测到连续多颗螺栓的落座点扭矩偏低时，自动将目标扭矩上调一个微小幅度，以补偿摩擦系数的变化。

• 当系统检测到弹性段的曲线斜率出现系统性偏移时，自动调整角度窗口的上下限。

这种自适应校准不需要人工干预，完全由算法自主完成，使拧紧质量的一致性提升了50%以上。

三、供料系统与拧紧系统的协同控制

供料系统和拧紧执行系统虽然是两个独立的子系统，但在实际产线运行中，两者之间存在紧密的协同控制关系。

协同点一：节拍匹配

供料系统的出钉节拍必须与拧紧系统的锁付节拍严格匹配。如果供料速度慢于锁付速度，电批会出现“空等”状态，浪费宝贵的节拍时间；如果供料速度快于锁付速度，螺钉会在取钉口堆积，增加卡料风险。

坚丰的统一控制系统通过实时监控两个子系统的运行状态，动态调整供料器的出钉频率，确保供料速度与锁付速度始终保持动态平衡。

协同点二：姿态传递

供料系统输出的螺钉姿态精度，直接决定了拧紧系统的首件成功率。如果螺钉在取钉口的姿态偏差超过允许范围，电批在抓取时就会出现歪斜，导致拧紧失败。

坚丰的供料系统与拧紧系统共用同一套姿态检测标准，确保从供料口到取钉位再到锁付位置的姿态传递误差控制在0.5°以内。

协同点三：数据联动

当拧紧系统检测到某颗螺钉的拧紧曲线异常时，系统会将该信息反馈至供料系统。供料系统随即对该螺钉所在的料盘批次进行标记，并在后续的供料过程中优先使用其他批次的螺钉，直到异常批次被隔离检查。

这种数据联动机制，实现了从“单点异常报警”到“全链路溯源拦截”的闭环管理。

四、工程落地的关键考量

在实际产线部署中，供料系统与拧紧系统的协同运行还需要注意以下几个工程细节：

工位布局：供料器与电批的相对位置需要精心设计，确保操作者或机器人的取钉路径最短、最顺畅。对于多工位共线场景，还需考虑供料器的集中布置与分散供料的取舍。

通讯协议：供料系统与拧紧系统之间的数据交换需要统一的通讯协议。坚丰采用OPC UA标准协议，确保不同子系统之间的数据互通性。

故障处理：当供料系统出现卡料或拧紧系统出现异常时，两个子系统需要协同进入故障处理模式——供料系统暂停出钉，拧紧系统完成当前任务后停止，等待人工干预。

五、结语

螺丝供料系统与拧紧执行系统，是智能装配产线上一对“唇齿相依”的技术搭档。供料系统的“最后一厘米”决定了螺钉能否准时、准确地到达指定位置；拧紧系统的“最后一毫秒”决定了螺钉能否被精准、可靠地锁付到位。

只有当这两个子系统在技术原理上深度耦合、在工程实践中协同优化，才能真正实现装配工序从“自动化”到“智能化”的跨越。

坚丰电子同时具备供料系统与拧紧系统的自主研发能力，能够从系统集成的视角为客户提供一体化的解决方案，避免因不同供应商的设备不兼容而导致的集成风险。
